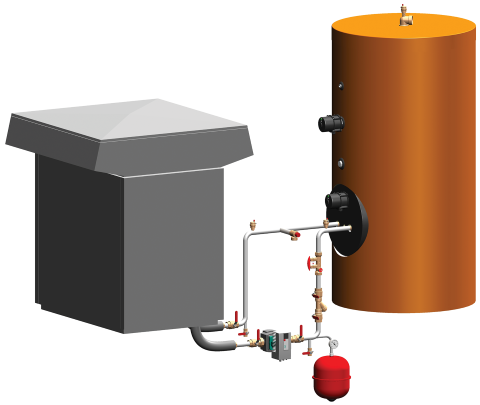

+ECO DYN 2 ATL

Le +ECO DYN 2 ATL est un nouveau système de production thermodynamique d’eau
chaude sanitaire collective de type semi accumulé dont l’énergie principale est issue d’une pompe
à chaleur haute température.
.
AVANTAGES :
-Jusqu’à 60 % d’économie d’énergie
-Réduction des émissions de co2
-Flexibilité totale du système qui s’adapte à votre projet
-Pas de liaison frigo à réaliser (liaisons hydrauliques uniquement)
-Un accompagnement sur mesure, du projet à la mise en service
-Système totalement intégrable RT2012
.
RéSERVOIR TYPE +ECO
-Réservoir vertical en Acier Thermo-Laque (A.T.L.) capacité 500 à 3000 litres
-Jaquette calorifuge ep. 100 mm
* ISOL 100 classée au feu M3 Finition P.V.C.
* Calométal classée au feu M0 Finition tôle Isoxal
* Isolation du fond inférieur et du trou d’homme
.
POMPE À CHALEUR +ECO DYN 2 :
-Unite exterieure Monobloc Air exterieur / Eau
-Haute temperature classe A+
-3 puissances disponibles, mise en cascade possible jusqu’à 45kW
-Temperature depart d’eau maximum jusqu’à 60°C pour temperature exterieure de -20 a +40°C
-Platine de commande intuitive
-Mise en service de la PAC assuree par le fabricant
-Installation exterieure ou interieure gainee
-Bas niveau sonore : Pression acoustique à 1/5m 51/43 dB(A)
-Distance entre PAC et ballon adaptable
-Alimentation electrique 400 V Tri + N + T
.
ARMOIRE ÉLECTRIQUE DE COMMANDE ET DE PUISSANCE :
-Les armoires +eco dyn 2 sont dimensionnées pour toutes les configurations de système.
-Elles intègrent la régulation de la pompe à chaleur et le Pack Control 4, le cerveau du système,
ainsi que les contacteurs de puissance et les protections adéquates.
-Armoire métallique : indice de protection IP 66, IK 10
Alimentation en 400 V triphasé + neutre + terre
-Régulateur Pack Control 4
*Régulation de la température E.C.S.
*Gestion optimum des temps de de fonctionnement de la PAC par rapport à l’appoint
*Surveillance avec déclenchement d’alarmes
*Pilotage et surveillance du choc thermique
*Pilotage des chasses rapides automatisées
*Comptages journalier, hebdomadaire, mensuel et annuel de la consommation d’E.C.S.
*Mémorisation et édition de 1000 événements
*Supervision par webserver
*Protocoles GTC Bacnet IP et Modbus RTU
.
OPTIONS :
-1 à 5 sondes supplémentaires permettant la surveillance
des températures (Primaire – Retour de boucle, …)
-1 à 2 débitmètres (compteur à impulsion)
-Vanne de chasses rapides automatiques
-V3V motorisée en sortie ECS faisant fonction de mitigeur
.
SUR DEMANDE
-Combinaison avec tout type d’énergie d’appoint
-Interface WEB – passerelle Modbus TCP/IP
